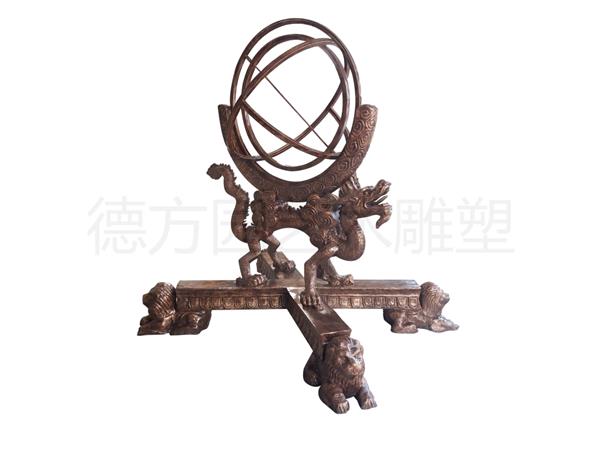

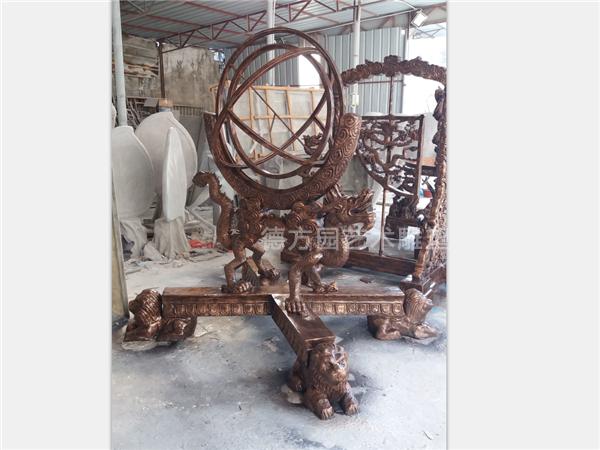

黄道经纬仪的外层是南北向正立的“子午圈”，两极安有铜轴，用半圆契合，使它固定。子午圈内的一个大圈叫做“极至圈”，用钢轴契合在子午圈的两个极点上，因此，叫做“黄道经纬仪”。在极至圈内，套着一个斜躺着的大圈，这个大圈平行于地球绕太阳旋转的黄道，叫做“黄道圈”。黄道圈上刻有度数和黄道十二宫的图案，是黄道经纬仪的基本大圈。有一根垂直于黄道圈面的钢轴联接黄道南、北两极。最里面的一个圆环叫做“黄道经圈”，与黄道南、北两极相连，并且可以绕钢轴旋转，圈上也刻有度数。在观测天体时，可根据黄道圈和黄道经圈的刻度来定出太阳和行星的位置。 整个仪器的观测部分放置在一个半圆云座内，由两条背向而立的苍龙托起，苍龙的爪子紧紧抓住雕有云纹斜交的十字交梁上。
